Czy instalacja odgromowa wymagana jest w domu jednorodzinnym?

Budowa domu to proces pełen decyzji, które wpływają na komfort, estetykę i przede wszystkim bezpieczeństwo mieszkańców. Jednym z kluczowych, choć często niedocenianych, elementów jest instalacja odgromowa. Pytanie, czy jej montaż jest koniecznością, czy jedynie dobrą praktyką, pojawia się niemal na każdym etapie projektowania. Choć prawo budowlane nie zawsze nakłada obowiązek jej posiadania, ignorowanie potęgi natury może mieć katastrofalne skutki. Nowoczesny piorunochron to nie tylko ochrona przed pożarem wywołanym uderzeniem pioruna, ale także tarcza dla coraz bardziej rozbudowanej i wrażliwej instalacji elektrycznej oraz wszystkich podłączonych do niej urządzeń. Warto więc rozważyć jej projekt już na etapie planowania, traktując ją jako fundamentalną inwestycję w spokój i bezpieczeństwo na lata.

Dlaczego warto rozważyć instalację odgromową w domu jednorodzinnym?

Wyładowanie atmosferyczne, czyli piorun, to zjawisko o niewyobrażalnej mocy. Prąd o natężeniu sięgającym dziesiątek, a nawet setek tysięcy amperów, w ułamku sekundy uwalnia energię zdolną do niszczenia konstrukcji i wzniecania pożarów. W kontekście domu jednorodzinnego, który jest naszym azylem, nawet najmniejsze ryzyko powinno być brane pod uwagę. Dlatego ochrona odgromowa to coś więcej niż tylko spełnienie norm – to wyraz odpowiedzialności za rodzinę i dobytek.

Ochrona przed pożarem i uszkodzeniem instalacji elektrycznej

Podstawowym i najbardziej tragicznym skutkiem bezpośredniego uderzenia pioruna w budynek jest pożar. Energia wyładowania jest tak ogromna, że materiały konstrukcyjne, zwłaszcza te łatwopalne jak drewno, mogą zapalić się w mgnieniu oka. Skutecznie zaprojektowana instalacja odgromowa przechwytuje ten potężny ładunek i bezpiecznie odprowadza go do ziemi, omijając konstrukcję budynku i minimalizując ryzyko zapłonu niemal do zera.

Jednak zagrożenie nie kończy się na ogniu. Prąd piorunowy, nawet jeśli uderzy w pobliżu domu, indukuje w sieci elektrycznej potężne przepięcia. Mogą one bezpowrotnie zniszczyć wszystkie podłączone urządzenia: od telewizora i komputera, przez sprzęt AGD, aż po zaawansowane systemy sterowania ogrzewaniem czy rekuperacją. Instalacja odgromowa, uzupełniona o wewnętrzne ograniczniki przepięć, stanowi kompleksowe zabezpieczenie, chroniąc cenną elektronikę przed niewidzialnym wrogiem.

Kiedy instalacja odgromowa jest prawnie wymagana?

Decyzja o montażu piorunochronu nie zawsze jest dobrowolna. Polskie normy budowlane i przepisy Prawa budowlanego precyzyjnie określają sytuacje, w których ochrona odgromowa jest obligatoryjna.

Wymogi dotyczące powierzchni i wysokości budynku

Zgodnie z obowiązującymi przepisami, instalacja odgromowa jest obowiązkowa dla budynków, które spełniają co najmniej jedno z poniższych kryteriów:

• Wysokość przekracza 15 metrów.
• Powierzchnia zabudowy przekracza 500 m².

Większość typowych domów jednorodzinnych nie osiąga takich gabarytów, co może tworzyć mylne wrażenie, że problem ich nie dotyczy. To jednak tylko część prawnych uwarunkowań.

Obowiązek dla domów z materiałów łatwopalnych

Niezależnie od wymiarów, obowiązek montażu piorunochronu dotyczy wszystkich budynków wykonanych z materiałów łatwopalnych lub pokrytych takimi materiałami (np. gont drewniany, strzecha). W przypadku konstrukcji drewnianych, nawet niewielki dom musi być wyposażony w skuteczną ochronę odgromową.

Wskaźnik zagrożenia piorunowego – kluczowy element decyzji

Nawet jeśli budynek nie spełnia powyższych kryteriów, o konieczności montażu instalacji może zadecydować analiza ryzyka, której wynikiem jest wskaźnik zagrożenia piorunowego. Jest to specjalistyczne wyliczenie, oparte na normie PN-EN 62305, które bierze pod uwagę szereg czynników mogących zwiększać prawdopodobieństwo uderzenia pioruna i dotkliwość jego skutków. Jeśli obliczona wartość wskaźnika przekroczy określony w normach próg, montaż instalacji staje się koniecznością.

Domy w szczególnych lokalizacjach – zwiększone ryzyko

Lokalizacja ma ogromne znaczenie. Obowiązek posiadania instalacji odgromowej często dotyczy domów, które z racji swojego położenia są naturalnym celem dla wyładowań atmosferycznych. Dotyczy to w szczególności budynków:

• Usytuowanych samotnie na otwartej przestrzeni.
• Położonych na wzgórzach lub wzniesieniach.
• Znajdujących się w regionach o ponadprzeciętnej aktywności burzowej.

Obliczanie wskaźnika zagrożenia piorunowego – rola specjalisty

Jak wspomniano, wskaźnik zagrożenia piorunowego jest kluczowym narzędziem w ocenie realnego ryzyka. Jego obliczenie to złożony proces, który wymaga specjalistycznej wiedzy i uwzględnienia wielu zmiennych. To nie jest zadanie, które można wykonać samodzielnie na podstawie ogólnodostępnych informacji.

Czynniki brane pod uwagę przy wyliczeniach

Analiza ryzyka uwzględnia kompleksowy zestaw danych dotyczących zarówno samego budynku, jak i jego otoczenia. Do najważniejszych czynników należą:

• Wymiary budynku: wysokość, długość, szerokość.
• Rodzaj konstrukcji i materiały: zarówno konstrukcji nośnej, jak i pokrycia dachu (dach z blachy a dach z dachówki ceramicznej to zupełnie inne warunki).
• Lokalizacja geograficzna: dane o średniej rocznej liczbie dni burzowych dla danego regionu.
• Ukształtowanie terenu: czy budynek stoi na płaskim terenie, wzniesieniu czy w dolinie.
• Sąsiedztwo: obecność wyższych budynków lub drzew, które mogą pełnić rolę naturalnej osłony.
• Rodzaj i wartość wyposażenia: im cenniejsze i bardziej wrażliwe na przepięcia urządzenia znajdują się w domu, tym wyższe ryzyko strat.

Kto powinien wykonać obliczenia?

Obliczenia wskaźnika zagrożenia piorunowego musi wykonać uprawniona osoba – projektant z uprawnieniami w zakresie instalacji elektrycznych lub specjalista od ochrony odgromowej. Tylko profesjonalna analiza gwarantuje, że ocena ryzyka będzie prawidłowa, a ewentualnie zaprojektowana instalacja skuteczna i zgodna z obowiązującymi normami.

Budowa tradycyjnej instalacji odgromowej – poznaj jej elementy

Klasyczna, zwana też pasywną, instalacja tradycyjna składa się z trzech fundamentalnych części, które tworzą spójny system ochrony. Każdy z tych elementów odgrywa kluczową rolę w procesie bezpiecznego przechwycenia i rozprószenia energii pioruna.

Zwody – pierwsza linia obrony na dachu

Zwody to metalowe elementy (najczęściej z drutu stalowego ocynkowanego, miedzianego lub aluminiowego) montowane na dachu. Ich zadaniem jest przyjęcie na siebie bezpośredniego uderzenia pioruna. Wyróżniamy:

• Zwody poziome: układane w formie siatki na powierzchni dachu, łączące jego najwyższe punkty, takie jak kalenica i narożniki.
• Zwody pionowe: tzw. maszty odgromowe, montowane na elementach wystających ponad połać dachu, takich jak kominy, anteny, wywietrzniki czy panele fotowoltaiczne.

Kluczowe jest, aby wszystkie metalowe elementy na dachu były połączone ze zwodami, tworząc jednolitą, zamkniętą sieć, która uniemożliwi piorunowi znalezienie innej, niekontrolowanej drogi.

Przewody odprowadzające – bezpieczna droga dla prądu

Po przechwyceniu wyładowania przez zwody, energia musi zostać bezpiecznie sprowadzona na poziom gruntu. Tę funkcję pełnią przewody odprowadzające, czyli pionowe druty biegnące po ścianach budynku. Zgodnie z normami, dla typowego domu jednorodzinnego stosuje się co najmniej dwa przewody odprowadzające, umieszczone po przekątnej w przeciwległych narożnikach. Powinny być one prowadzone możliwie najkrótszą i najprostszą drogą, unikając ostrych zagięć, które mogłyby powodować niebezpieczne iskrzenie.

Uziomy – rozpraszanie energii wyładowania

Ostatnim i niezwykle ważnym elementem systemu są uziomy. To metalowe części instalacji umieszczone w ziemi, których zadaniem jest rozproszenie ogromnej energii prądu piorunowego w gruncie, tak aby stała się ona nieszkodliwa. Poprawnie wykonany uziom o niskiej rezystancji jest gwarancją skuteczności całej instalacji.

Wyznaczanie stref ochronnych dla skuteczności instalacji

Aby zwody efektywnie chroniły cały obiekt, muszą być rozmieszczone w odpowiedni sposób. Do wyznaczania tzw. stref ochronnych stosuje się trzy główne metody:

• Metoda kąta osłonowego: zakłada, że obiekt znajdujący się pod zwodem pionowym, wewnątrz stożka o określonym kącie, jest chroniony.
• Metoda toczącej się kuli: polega na „toczeniu” po modelu budynku wirtualnej kuli o promieniu zależnym od wymaganego poziomu ochrony. Miejsca, których kula nie dotyka, są uznawane za bezpieczne. Wszystkie punkty, które dotyka, muszą być chronione przez zwody.
• Metoda wymiarowania oczek siatki zwodów: określa maksymalne wymiary oczek siatki zwodów poziomych na dachu płaskim, zapewniające odpowiedni poziom ochrony.

Rodzaje uziomów – naturalne i sztuczne

System uziemiający może być wykonany na dwa sposoby: z wykorzystaniem istniejących, metalowych elementów budynku lub poprzez stworzenie dedykowanej konstrukcji w gruncie.

Uziomy naturalne – wykorzystanie istniejących struktur

Tam, gdzie to możliwe, zaleca się wykorzystywanie uziomów naturalnych. Są to metalowe elementy konstrukcyjne budynku, które mają dobry i trwały kontakt z ziemią. Do takich uziomów zaliczamy:

• Zbrojenie fundamentów i innych elementów żelbetowych.
• Metalowe rurociągi (z wyjątkiem gazowych i transportujących ciecze łatwopalne).
• Inne nieizolowane od ziemi, podziemne konstrukcje metalowe.
• Systemy uziemiające sąsiednich budynków (jeśli znajdują się w odległości do 10 m).

Wykorzystanie uziomów naturalnych jest rozwiązaniem ekonomicznym i bardzo skutecznym, ponieważ tworzą one rozległą powierzchnię kontaktu z gruntem.

Uziomy sztuczne – gdy potrzeba dodatkowej ochrony

Gdy nie ma możliwości wykorzystania uziomów naturalnych (np. w budynkach z fundamentami izolowanymi przeciwwilgociowo), należy wykonać uziomy sztuczne. Są to elementy wykonane ze stali ocynkowanej, pomiedziowanej lub miedzi, celowo pogrążone w ziemi.

Uziomy fundamentowe: w sercu konstrukcji

Uziomy fundamentowe to najczęściej polecany typ uziomu sztucznego. Polega na ułożeniu w ławie fundamentowej, przed zalaniem betonem, taśmy stalowej (bednarki) lub pręta. Takie rozwiązanie zapewnia doskonałą ochronę, jest trwałe i niewidoczne po zakończeniu budowy.

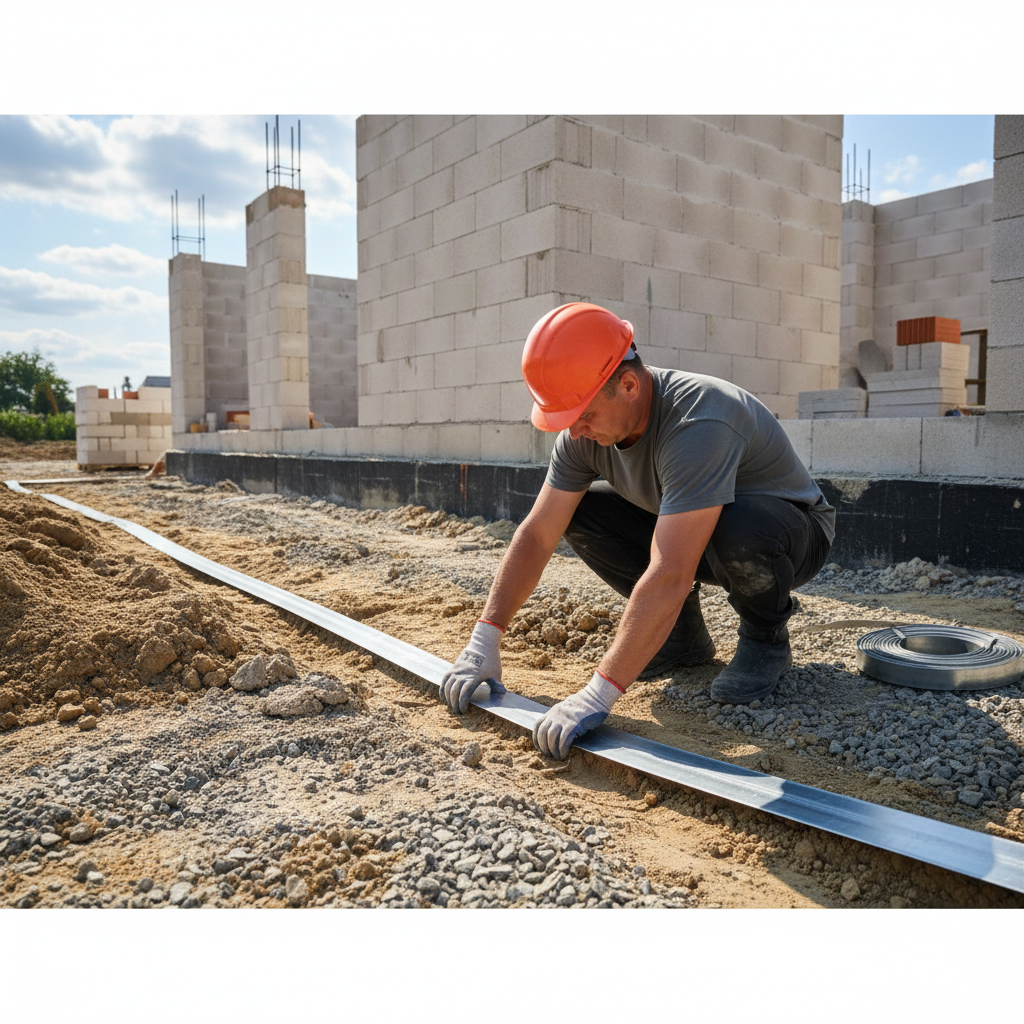

Uziomy otokowe: wokół domu

Uziomy otokowe polegają na zakopaniu bednarki w wykopie wokół budynku, w odległości około 1 metra od ścian, na głębokości co najmniej 0,5 metra. Tworzą one zamknięty pierścień, który skutecznie wyrównuje potencjał wokół domu i efektywnie rozprasza prąd piorunowy.

Uziomy pionowe i poziome: precyzja w ziemi

Gdy warunki gruntowe lub ograniczona przestrzeń uniemożliwiają wykonanie uziomu otokowego, stosuje się uziomy pionowe (pręty lub rury wbijane pionowo w ziemię na głębokość kilku metrów) lub uziomy poziome (bednarka układana w gruncie w układzie promieniowym lub kratowym).

Aktywna instalacja odgromowa – nowoczesne podejście do bezpieczeństwa

Oprócz systemu tradycyjnego, na rynku dostępne jest nowocześniejsze rozwiązanie – instalacja aktywna. Choć jej budowa opiera się na innej filozofii działania, cel pozostaje ten sam: maksymalne bezpieczeństwo.

Zasada działania i estetyka systemu aktywnego

System aktywny opiera się na jednym zwodzie pionowym z tzw. głowicą aktywną. Głowica ta, wykrywając zmiany w polu elektromagnetycznym poprzedzające uderzenie pioruna, jonizuje powietrze wokół siebie, generując kontrolowany „kanał” (lider), który wychodzi naprzeciw wyładowaniu. Dzięki temu ściąga piorun na siebie ze znacznie większego obszaru niż tradycyjny zwód pionowy. Energia jest następnie odprowadzana do ziemi jednym, specjalnie izolowanym przewodem, a całość dopełnia dedykowany uziom szpilkowy. Zaletą estetyczną jest brak siatki zwodów na dachu i mniejsza liczba widocznych przewodów na elewacji.

Przewaga aktywnego systemu nad tradycyjnym

Instalacja aktywna oferuje kilka kluczowych korzyści:

• Większa strefa ochrony: Jedna głowica potrafi stworzyć „kopułę” ochronną o promieniu kilkudziesięciu metrów, zabezpieczając nie tylko sam budynek, ale również przyległy teren i elementy takie jak anteny czy kamery.
• Większe bezpieczeństwo: Skrócenie drogi przepływu prądu do jednego, izolowanego przewodu minimalizuje ryzyko powstawania iskrzenia bocznego i porażenia osób przebywających w pobliżu elewacji.
• Łatwiejszy montaż: System jest mniej inwazyjny, a specjalny uziom szpilkowy często nie wymaga rozkopywania terenu wokół już zagospodarowanego domu.

Materiały i zastosowanie w domach jednorodzinnych

Podobnie jak w systemach tradycyjnych, do budowy instalacji aktywnej wykorzystuje się wysokiej jakości materiały, takie jak stal ocynkowana, miedź i aluminium. Ze względu na swoją skuteczność i estetykę, jest to rozwiązanie szczególnie polecane do ochrony domów jednorodzinnych o skomplikowanej bryle dachu i powierzchni do około 500 m².

Podsumowanie: Inwestycja w bezpieczeństwo – czy instalacja odgromowa jest konieczna?

Wracając do pytania postawionego w tytule: czy instalacja odgromowa jest konieczna w domu jednorodzinnym? Z prawnego punktu widzenia – nie zawsze. Z punktu widzenia zdrowego rozsądku i dbałości o bezpieczeństwo – zdecydowanie tak. Biorąc pod uwagę gwałtowność zjawisk pogodowych i rosnącą wartość wyposażenia naszych domów, koszt profesjonalnie wykonanej instalacji odgromowej jest niewspółmiernie niski w porównaniu do potencjalnych strat. To nie wydatek, lecz inwestycja w spokój ducha. Niezależnie od tego, czy zdecydujesz się na system tradycyjny, czy nowoczesny system aktywny, kluczowe jest, aby projekt i wykonawstwo powierzyć uprawnionym specjalistom. Tylko wtedy będziesz mieć pewność, że Twój dom jest prawdziwą twierdzą, gotową oprzeć się nawet największej nawałnicy.
