Stropy Fert: Kompleksowy przewodnik po konstrukcji, która zdefiniowała polskie budownictwo

Stropy gęstożebrowe od dekad stanowią fundament budownictwa jednorodzinnego w Polsce. Są cenione za swoją uniwersalność, prostotę montażu i optymalizację kosztów. Wśród nich, przez wiele lat, niekwestionowanym liderem był Strop Fert. Choć dziś na rynku pojawiają się nowocześniejsze alternatywy, zrozumienie jego konstrukcji, zalet i historii jest kluczowe dla każdego, kto interesuje się budową domu. To technologia, która ukształtowała tysiące polskich domów i której echa wciąż rezonują we współczesnych rozwiązaniach.

Wprowadzenie: Czym są Stropy Fert w konstrukcjach budowlanych?

Strop to jeden z najważniejszych elementów konstrukcyjnych każdego budynku. Jego zadaniem jest przenoszenie obciążeń (zarówno własnego ciężaru, jak i użytkowych – mebli, ludzi, ścianek działowych) na ściany nośne, a następnie na fundamenty. Oddziela również od siebie poszczególne kondygnacje, pełniąc funkcje izolacji akustycznej i termicznej. Stropy Fert to specyficzny rodzaj stropów gęstożebrowych, które zdobyły ogromną popularność dzięki unikalnemu połączeniu prefabrykacji z pracami wykonywanymi bezpośrednio na budowie. Ich kluczowe cechy, takie jak stosunkowo niska waga poszczególnych elementów, brak konieczności używania ciężkiego sprzętu i elastyczność w kształtowaniu, sprawiły, że stały się one standardem w wielu projektach, zwłaszcza w budownictwie jednorodzinnym.

Definicja i charakterystyka stropów gęstożebrowych Fert

Precyzyjnie definiując, Strop Fert to strop gęstożebrowy, ceramiczno-żelbetowy, który jest betonowany na miejscu budowy. Rozłóżmy tę definicję na czynniki pierwsze:

• Strop gęstożebrowy: Oznacza to, że jego konstrukcja nośna opiera się na gęsto (w niewielkich odstępach) rozstawionych żebrach (belkach), a przestrzeń między nimi wypełniona jest lżejszym materiałem.
• Ceramiczno-żelbetowy: Wskazuje na materiały użyte do jego budowy. Elementami nośnymi są żelbetowe żebra (połączenie stali i betonu), a wypełnienie stanowią pustaki ceramiczne.
• Betonowany na miejscu budowy: Chociaż część elementów (belki) jest prefabrykowana, kluczowym etapem jest wylanie na całej powierzchni stropu warstwy betonu, zwanej nadbetonem. Proces ten łączy wszystkie komponenty w jedną, monolityczną i sztywną całość.

Ta hybrydowa konstrukcja pozwoliła połączyć zalety prefabrykacji (szybkość, powtarzalność) z elastycznością i solidnością konstrukcji monolitycznych.

Historia i zastosowanie Stropów Fert: Od popularności do współczesnych alternatyw

Szczyt popularności Stropów Fert przypada na drugą połowę XX wieku. Były one odpowiedzią na potrzeby dynamicznie rozwijającego się budownictwa, które wymagało technologii szybkiej, ekonomicznej i możliwej do zrealizowania przy ograniczonym dostępie do ciężkiego sprzętu. Ich wszechstronność sprawiła, że znalazły zastosowanie nie tylko w budownictwie jednorodzinnym, ale także w budynkach wielorodzinnych o niższej liczbie kondygnacji oraz w obiektach użyteczności publicznej, takich jak szkoły czy przychodnie.

Czynniki, które przyczyniły się do ich dominacji na rynku, to przede wszystkim:

• Łatwość montażu: Poszczególne elementy (belki, pustaki) były na tyle lekkie, że mogły być układane ręcznie przez kilkuosobową ekipę.
• Dowolność kształtu: Konstrukcja pozwalała na łatwe dopasowanie do skomplikowanych rzutów budynków, z wykuszami czy balkonami.
• Relatywnie niższe koszty: Brak potrzeby wynajmowania dźwigu i niższa cena komponentów w porównaniu do stropów monolitycznych czyniły go atrakcyjnym finansowo.

Obecnie, mimo że Stropy Fert wciąż są stosowane, ich popularność zmalała na rzecz nowocześniejszych systemów, takich jak Strop Ceram. Nowe rozwiązania często oferują lepsze parametry izolacyjności termicznej i akustycznej, a także jeszcze szybszy montaż. Mimo to, Strop Fert pozostaje ważnym punktem odniesienia w ewolucji konstrukcji stropów.

Budowa i kluczowe elementy konstrukcyjne Stropu Fert

Aby w pełni zrozumieć działanie i specyfikę Stropu Fert, należy poznać jego fundamentalne składniki. Każdy z nich pełni ściśle określoną rolę w tworzeniu wytrzymałej i stabilnej przegrody międzykondygnacyjnej.

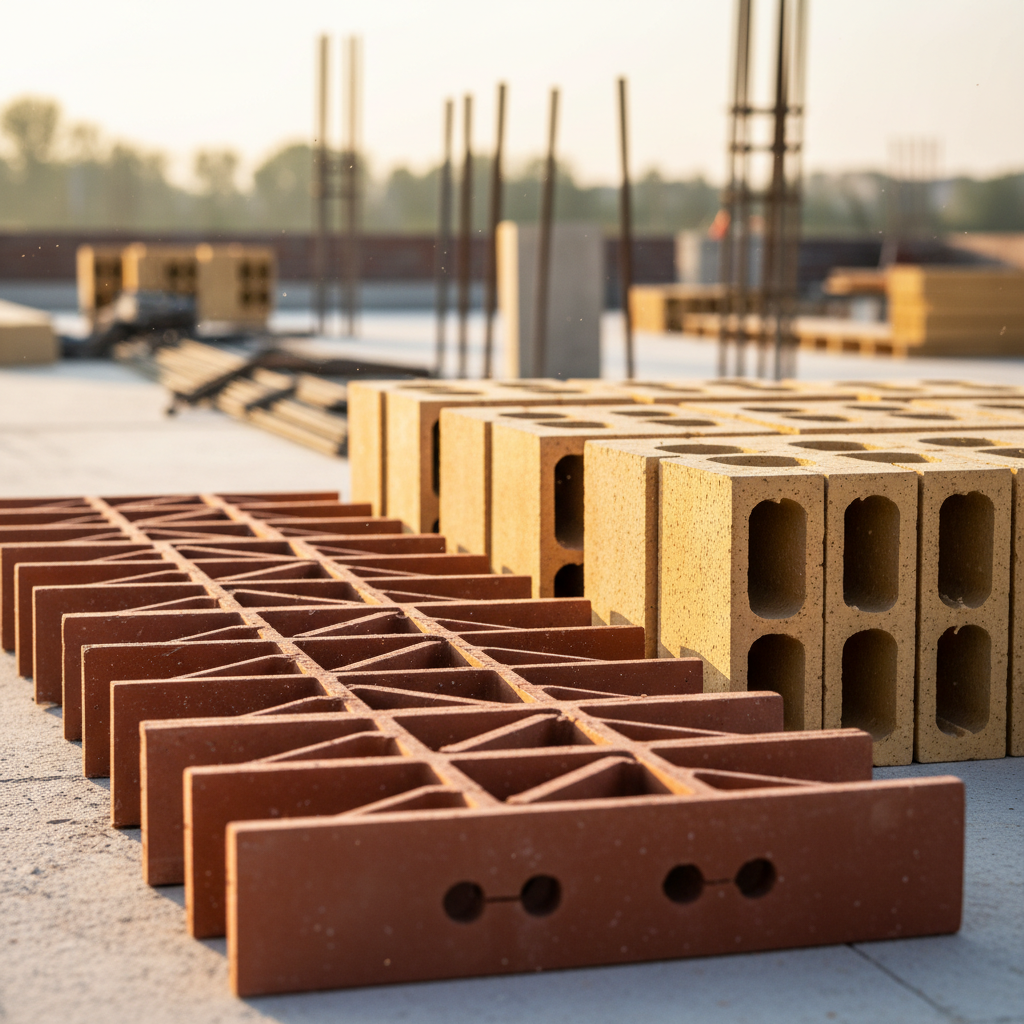

Składniki Stropu Fert: Belki, pustaki ceramiczne i beton

Konstrukcja Stropu Fert składa się z trzech podstawowych komponentów:

• Prefabrykowana belka stalowo-ceramiczno-kratowa: To szkielet nośny całego stropu. Jest dostarczana na budowę jako gotowy element.
• Pustaki ceramiczne: Pełnią funkcję wypełnienia przestrzeni pomiędzy belkami, tworząc płaską powierzchnię dolną stropu oraz szalunek dla wylewanej warstwy betonu.
• Beton monolityczny: Wylewany na miejscu budowy, tworzy żebra nośne oraz górną płytę stropową (nadbeton), integrując wszystkie elementy w spójną całość.

Specyfika belki stalowo-ceramiczno-kratowej

Belka jest sercem Stropu Fert. To lekka, przestrzenna kratownica stalowa zabetonowana w ceramicznej kształtce, zwanej stopką. Jej konstrukcja jest precyzyjnie zaprojektowana:

• Pas dolny: Stanowi główne zbrojenie rozciągane i jest zatopiony w stopce ceramicznej.
• Krzyżulce: Dwa pręty zbiegające się ku górze, które łączą pas dolny z górnym, zapewniając sztywność i przenosząc siły ścinające.
• Pas górny: Jeden pręt stalowy, który w docelowej konstrukcji zostaje zalany betonem. W belkach Fert stosowano zbrojenie pasa górnego o stałym przekroju, a do jego zabetonowania używano betonu klasy B20 (obecnie C16/20).

Ceramiczna stopka belki nie tylko chroni stalowe zbrojenie przed korozją i ogniem, ale także tworzy jednolitą, ceramiczną powierzchnię dolną stropu, co ułatwia późniejsze tynkowanie.

Rola pustaków ceramicznych w konstrukcji

Pustaki ceramiczne w Stropie Fert pełnią kilka istotnych funkcji. Przede wszystkim są elementem wypełniającym, który znacznie obniża ciężar własny konstrukcji w porównaniu do stropu w całości wykonanego z betonu. Po ułożeniu między belkami tworzą również rodzaj traconego szalunku dla mieszanki betonowej wylewanej w żebrach i warstwie nadbetonu.

Ich porowata struktura zapewnia dobre parametry termoizolacyjne i akustyczne. Ważnym detalem wykonawczym jest konieczność zamykania skrajnych otworów w pustakach (tzw. deklowanie) przed betonowaniem, aby zapobiec wlewaniu się betonu do ich wnętrza, co niepotrzebnie zwiększyłoby ciężar i koszt stropu.

Typy Stropów Fert: Analiza różnic i specyfikacji technicznych

Chociaż ogólne zasady konstrukcji i wykonania są jednakowe, system Fert występował w trzech podstawowych wariantach, różniących się głównie rozstawem osiowym belek. Różnice te miały wpływ na wysokość konstrukcyjną, grubość nadbetonu oraz zużycie materiałów.

Typ Stropu	Rozstaw osiowy żeber	Wysokość konstrukcyjna	Grubość nadbetonu
Fert 40	40 cm	23 cm	3 cm
Fert 45	45 cm	23 cm	3 cm
Fert 60	60 cm	24 cm	4 cm

Strop Fert 40: Szczegółowa specyfikacja

Strop Fert 40 charakteryzował się najmniejszym rozstawem żeber, wynoszącym 40 cm. Całkowita wysokość konstrukcji wynosiła 23 cm, z czego 3 cm stanowiła warstwa nadbetonu. Gęstsze rozmieszczenie belek sprawiało, że był on nieco bardziej materiałochłonny pod względem zużycia stali i prefabrykatów, ale jednocześnie pozwalał na przenoszenie obciążeń przy mniejszej grubości płyty betonowej.

Strop Fert 45: Charakterystyka i zastosowanie

Będący wariantem pośrednim, Strop Fert 45 posiadał osiowy rozstaw belek co 45 cm. Podobnie jak w przypadku Fert 40, jego wysokość konstrukcyjna wynosiła 23 cm, a grubość nadbetonu 3 cm. Był to często wybierany kompromis pomiędzy gęstością żeber a zużyciem materiałów, znajdując szerokie zastosowanie w budownictwie mieszkaniowym.

Strop Fert 60: Parametry konstrukcyjne

Strop Fert 60 wyróżniał się największym osiowym rozstawem żeber – aż 60 cm. Aby zapewnić odpowiednią sztywność i nośność przy tak dużych odległościach między belkami, konieczne było zwiększenie zarówno wysokości konstrukcyjnej do 24 cm, jak i grubości płyty nadbetonowej do 4 cm. Ten typ stropu pozwalał na oszczędność belek, ale wymagał większej ilości betonu wylewanego na budowie.

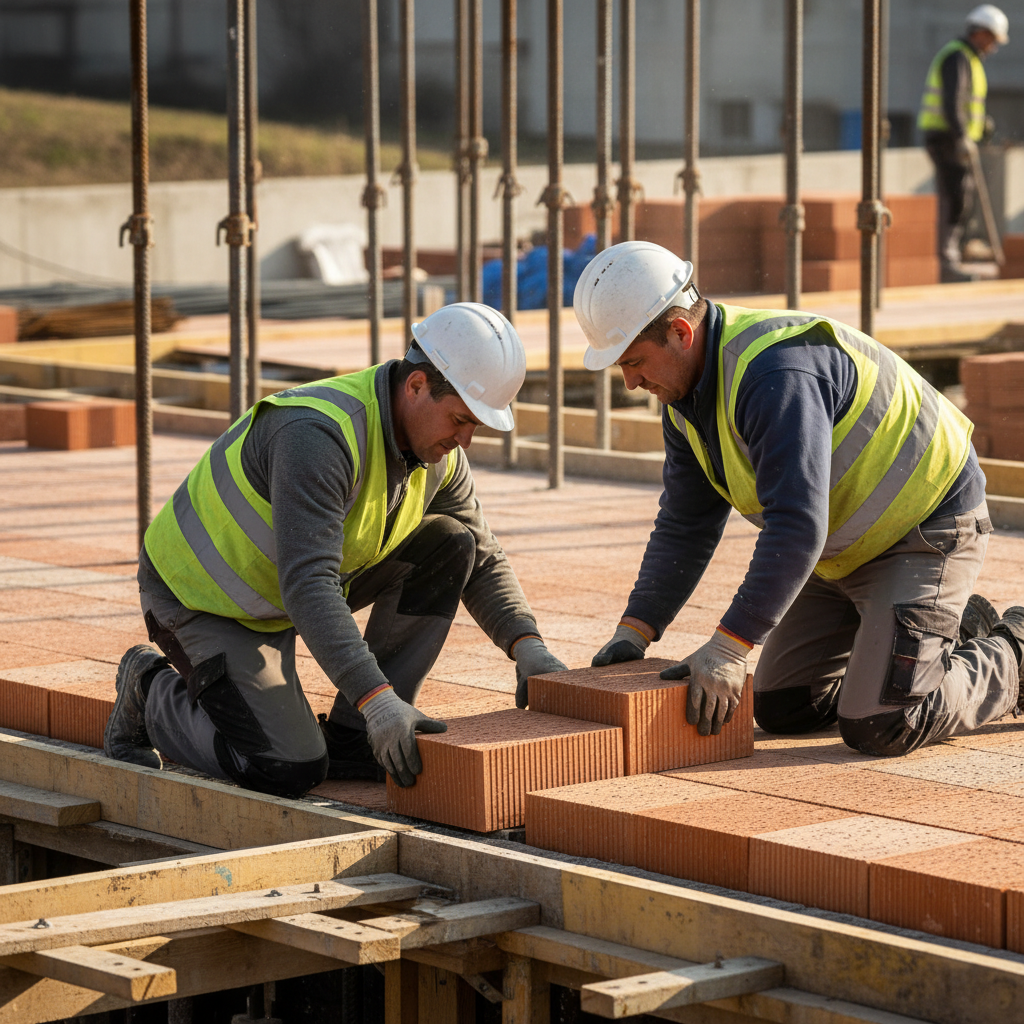

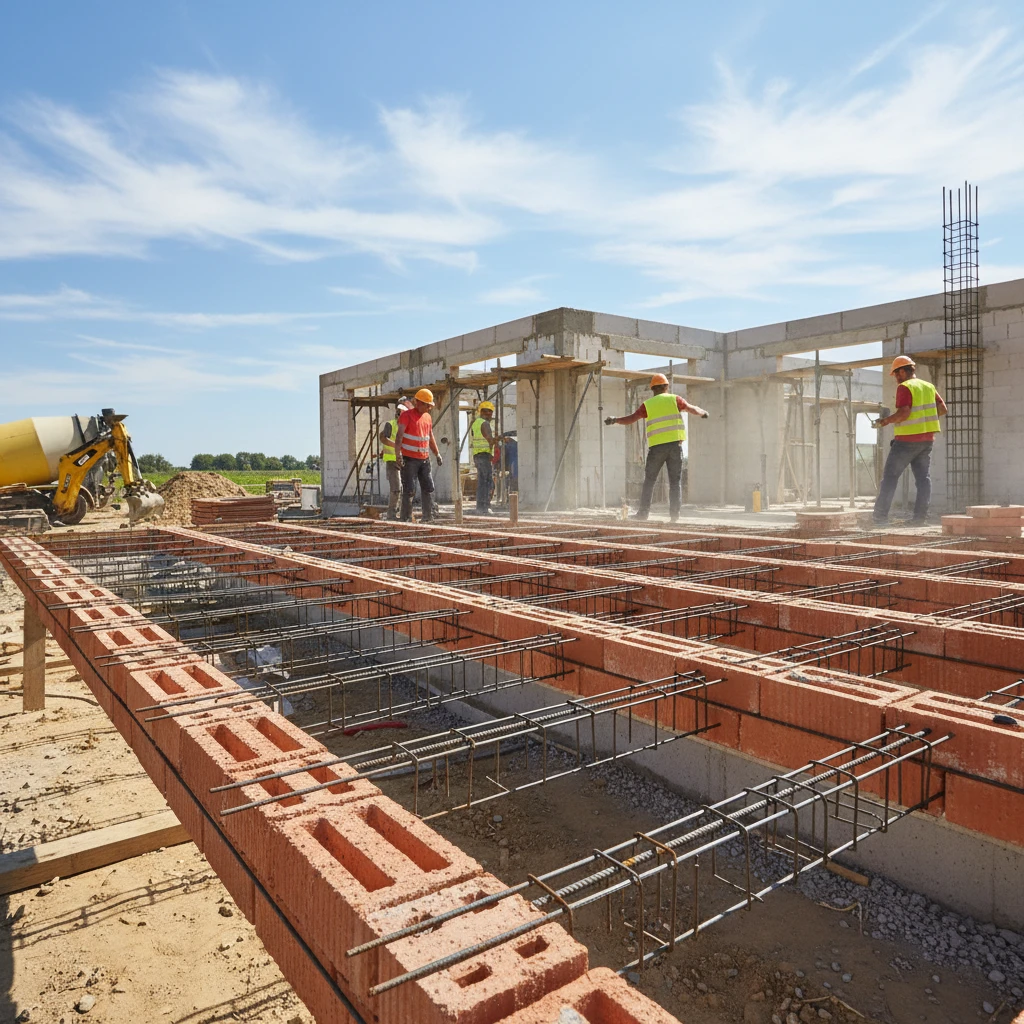

Proces montażu i wykonania Stropu Fert

Prawidłowe wykonanie Stropu Fert było kluczowe dla zapewnienia jego bezpieczeństwa i trwałości. Proces ten, choć stosunkowo prosty, wymagał przestrzegania kilku ważnych zasad technologicznych.

Przygotowanie stropu do betonowania

Przed rozpoczęciem kluczowego etapu, jakim jest betonowanie na budowie, cała powierzchnia ułożonego stropu musiała być odpowiednio przygotowana. Należało dokładnie oczyścić ją z wszelkich zanieczyszczeń, takich jak pył, resztki zaprawy czy fragmenty pustaków. Następnie, bezpośrednio przed wylaniem betonu, cały strop – zarówno belki, jak i pustaki – musiał zostać obficie polany wodą. Ten zabieg miał na celu zapobieżenie gwałtownemu odciąganiu wody z mieszanki betonowej przez suche, chłonne elementy ceramiczne. Zapewniało to prawidłowe warunki wiązania betonu i osiągnięcie przez niego pełnej, projektowanej wytrzymałości.

Betonowanie stropu i rola nadbetonu

Betonowanie stropu odbywało się jednoetapowo. Mieszanka betonowa wypełniała przestrzenie między pustakami, tworząc żebra nośne, a jednocześnie była rozprowadzana po całej powierzchni, formując górną płytę stropową, czyli nadbeton. Grubość tej płyty była ściśle określona dla każdego typu stropu: 3 cm dla Fert 40 i 45 oraz 4 cm dla Fert 60. Nadbeton pełni niezwykle ważną funkcję – współpracuje ze ściskanym pasem górnym żeber, rozprowadza obciążenia skupione i zapewnia odpowiednią sztywność poprzeczną całej konstrukcji.

Szczegóły konstrukcyjne: oparcia na ścianach i żebra rozdzielcze

Aby strop działał prawidłowo, belki musiały mieć zapewnione odpowiednie oparcie na murach i ścianach nośnych. Minimalna głębokość oparcia była określona w projekcie i kluczowa dla bezpiecznego przenoszenia obciążeń. Ponadto, w stropach o większej rozpiętości, prostopadle do belek nośnych projektowano tzw. żebro rozdzielcze. Było to dodatkowe żebro żelbetowe, wykonywane na budowie, którego zadaniem było równomierne rozłożenie obciążeń skupionych (np. od ścianki działowej stojącej na stropie) na kilka sąsiednich belek nośnych. Zwiększało to sztywność stropu i zapobiegało jego nadmiernemu uginaniu się.

Parametry techniczne i dopuszczalne obciążenia użytkowe Stropów Fert

Standardowe stropy systemu Fert były projektowane do przenoszenia określonych obciążeń. Dopuszczalne obciążenie użytkowe dla tych konstrukcji wynosiło p = 3,2 kN/m² (co odpowiada około 320 kg/m²). Jest to wartość w pełni wystarczająca dla typowych funkcji mieszkalnych, uwzględniająca ciężar mebli, wyposażenia, ludzi oraz lekkich ścianek działowych. W przypadku potrzeby przeniesienia większych obciążeń konieczne było zastosowanie indywidualnych rozwiązań, np. zagęszczenie belek lub zaprojektowanie stropu o większej nośności.

Dlaczego Stropy Fert były popularnym wyborem? Analiza zalet

Podsumowując, ogromny sukces rynkowy Stropów Fert nie był przypadkiem. Wynikał on z kombinacji wielu pożądanych cech, które idealnie wpisywały się w realia budowlane swoich czasów:

• Lekkie elementy: Poszczególne belki i pustaki mogły być montowane ręcznie, bez użycia dźwigu.
• Łatwość transportu i składowania: Komponenty nie zajmowały dużo miejsca i były łatwe do przewiezienia nawet na trudno dostępne działki.
• Elastyczność projektowa: System pozwalał na realizację stropów o nieregularnych kształtach, co dawało dużą swobodę architektom.
• Korzystna cena: Całkowity koszt wykonania stropu był często niższy niż w przypadku innych technologii dostępnych w tamtym okresie.
• Dobra dostępność materiałów: Komponenty były szeroko dostępne na rynku.

Stropy Fert a nowoczesne rozwiązania stropowe (np. Strop Ceram)

Ewolucja w budownictwie jest procesem ciągłym. Stropy Fert, mimo swoich licznych zalet, z biegiem lat ustąpiły miejsca nowocześniejszym systemom, takim jak Strop Ceram. Nowe generacje stropów gęstożebrowych często wykorzystują lżejsze pustaki (np. z keramzytobetonu lub betonu komórkowego), belki sprężone zamiast kratownicowych, co pozwala na osiąganie większych rozpiętości, a także oferują lepszą izolacyjność akustyczną i termiczną. Stanowią one naturalny krok naprzód, bazując na dekadach doświadczeń zdobytych m.in. przy stosowaniu technologii Fert.

Podsumowanie: Miejsce i znaczenie Stropów Fert w historii budownictwa

Strop Fert to bez wątpienia kamień milowy w historii polskiego budownictwa. Przez dekady był synonimem solidnego, ekonomicznego i uniwersalnego rozwiązania dla tysięcy inwestorów budujących swoje wymarzone domy. Choć dziś jest często zastępowany przez nowocześniejsze technologie, jego dziedzictwo jest wciąż żywe. Zrozumienie jego budowy, zasad działania i zalet pozwala nie tylko docenić inżynieryjną myśl, która za nim stała, ale także lepiej zrozumieć ewolucję, jaką przeszły konstrukcje stropów na przestrzeni lat. To klasyka, która na trwałe zapisała się w architektonicznym krajobrazie Polski.
