Wytyczenie geodezyjne budynku – Fundament prawidłowej budowy

Budowa domu to proces składający się z wielu etapów, ale zanim na działce pojawią się koparki i betoniarki, musi zostać wykonana kluczowa czynność: wytyczenie geodezyjne budynku. To fundament, na którym opiera się cała inwestycja. Precyzyjne przeniesienie projektu z papieru na grunt gwarantuje, że Twój wymarzony dom stanie dokładnie tam, gdzie powinien, zgodnie z prawem i sztuką budowlaną. Czym dokładnie jest ten proces, kto za niego odpowiada i dlaczego jego pominięcie może prowadzić do katastrofy budowlanej? Zapraszamy do lektury kompletnego przewodnika po geodezyjnym wytyczaniu budynku.

Wprowadzenie: Co to jest wytyczenie geodezyjne i dlaczego jest niezbędne?

Wytyczenie geodezyjne budynku to zespół czynności pomiarowych, których celem jest precyzyjne wskazanie w terenie lokalizacji projektowanego obiektu budowlanego. Mówiąc prościej, jest to fizyczne przeniesienie geometrii budynku z zatwierdzonego projektu budowlanego na Twoją działkę. Uprawniony geodeta, przy użyciu specjalistycznego sprzętu, wyznacza na gruncie charakterystyczne punkty, osie i poziomy, które stanowią punkt odniesienia dla ekipy budowlanej.

Dlaczego jest to tak istotne? Ponieważ każdy centymetr ma znaczenie. Błędne usytuowanie budynku, nawet o kilkadziesiąt centymetrów, może skutkować:

• Niezgodnością z pozwoleniem na budowę i miejscowym planem zagospodarowania przestrzennego (MPZP).
• Naruszeniem granic działki i konfliktem z sąsiadami.
• Koniecznością wstrzymania budowy, a w skrajnych przypadkach nawet nakazem rozbiórki.
• Problemami z wykonaniem przyłączy mediów.
• Ogromnymi stratami finansowymi i czasowymi.

Profesjonalnie wykonane wytyczenie geodezyjne to Twoja polisa ubezpieczeniowa na start. To gwarancja, że budowa domu rozpocznie się na solidnych i, co najważniejsze, legalnych podstawach.

Obowiązek prawny wytyczenia – kiedy jest wymagane?

Kwestia obowiązku wytyczenia geodezyjnego jest jasno uregulowana w polskim prawie. Nie jest to dobra wola inwestora, lecz wymóg formalny, którego należy bezwzględnie przestrzegać.

Dla obiektów z pozwoleniem na budowę

Zgodnie z Ustawą Prawo budowlane, geodezyjnemu wytyczeniu w terenie podlegają wszystkie obiekty budowlane wymagające uzyskania decyzji o pozwoleniu na budowę. Oznacza to, że praktycznie wszystkie domy jednorodzinne, budynki wielorodzinne, obiekty usługowe czy przemysłowe muszą przejść ten proces. Jest to jeden z pierwszych i najważniejszych etapów prac przygotowawczych na placu budowy.

Dla obiektów na zgłoszenie – wyjątki

Co do zasady, mniejsze obiekty budowlane, realizowane na podstawie zgłoszenia (np. garaże, budynki gospodarcze o określonej powierzchni), nie zawsze wymagają wytyczenia geodezyjnego. Jednak i tutaj istnieją wyjątki. Organ administracji architektoniczno-budowlanej, który przyjmuje zgłoszenie, może w drodze decyzji nałożyć na inwestora obowiązek geodezyjnego wytyczenia obiektu. Dzieje się tak najczęściej w sytuacjach, gdy lokalizacja obiektu jest skomplikowana, znajduje się blisko granic działki lub w sąsiedztwie istniejącej infrastruktury. Zawsze warto upewnić się w odpowiednim urzędzie, czy nasz projekt nie podlega takiemu obowiązkowi.

Kto odpowiada za prawidłowe wytyczenie?

Proces wytyczenia angażuje dwie kluczowe postacie na placu budowy: kierownika budowy oraz uprawnionego geodetę. Ich role są jasno określone i wzajemnie się uzupełniają.

Rola kierownika budowy

Choć to geodeta fizycznie wykonuje pomiary, to właśnie kierownik budowy jest osobą odpowiedzialną za prawidłową organizację i koordynację prac przygotowawczych. Do jego obowiązków należy zabezpieczenie terenu budowy oraz zapewnienie wykonania i odbioru wytyczenia geodezyjnego. To on zleca usługę geodecie, przekazuje mu niezbędną dokumentację (zatwierdzony projekt budowlany) i dba o to, by prace zostały wykonane przed rozpoczęciem jakichkolwiek robót ziemnych. Inwestor powinien upewnić się, że jego kierownik budowy dopełnił tych formalności.

Rola uprawnionego geodety

Samo wytyczenie może być wykonane wyłącznie przez uprawnionego geodetę. Jest to specjalista posiadający odpowiednie kwalifikacje zawodowe, potwierdzone wpisem do centralnego rejestru prowadzonego przez Głównego Geodetę Kraju. Tylko taka osoba ma wiedzę, umiejętności i uprawnienia do przeprowadzania precyzyjnych pomiarów sytuacyjno-wysokościowych i poświadczania ich zgodności z prawem. Zatrudnienie geodety bez uprawnień jest nielegalne, a wykonane przez niego wytyczenie nie ma żadnej mocy prawnej.

Proces wytyczenia geodezyjnego krok po kroku

Jak w praktyce wygląda praca geodety na działce? To metodyczny i precyzyjny proces, który można podzielić na kilka kluczowych etapów.

Zgodność z dokumentacją: projekt i MPZP

Podstawą pracy geodety jest dokumentacja projektowa. Musi on upewnić się, że projekt zagospodarowania terenu, będący częścią zatwierdzonego projektu budowlanego, jest zgodny z ustaleniami Miejscowego Planu Zagospodarowania Przestrzennego (lub, w przypadku jego braku, z decyzją o warunkach zabudowy). Geodeta analizuje projekt, weryfikując kluczowe odległości, linie zabudowy i inne parametry, aby mieć pewność, że planowane usytuowanie budynku jest w pełni legalne.

Wyznaczenie osi, punktów i reperów

Gdy geodeta jest już na działce budowlanej, rozpoczyna właściwe prace pomiarowe. Ich celem jest fizyczne oznaczenie na gruncie:

• Głównych osi budynku: Są to linie konstrukcyjne (zarówno naziemne, jak i podziemne), które definiują położenie ścian nośnych. Wyznacza się je z najwyższą precyzją, gdyż stanowią one szkielet całego obiektu.

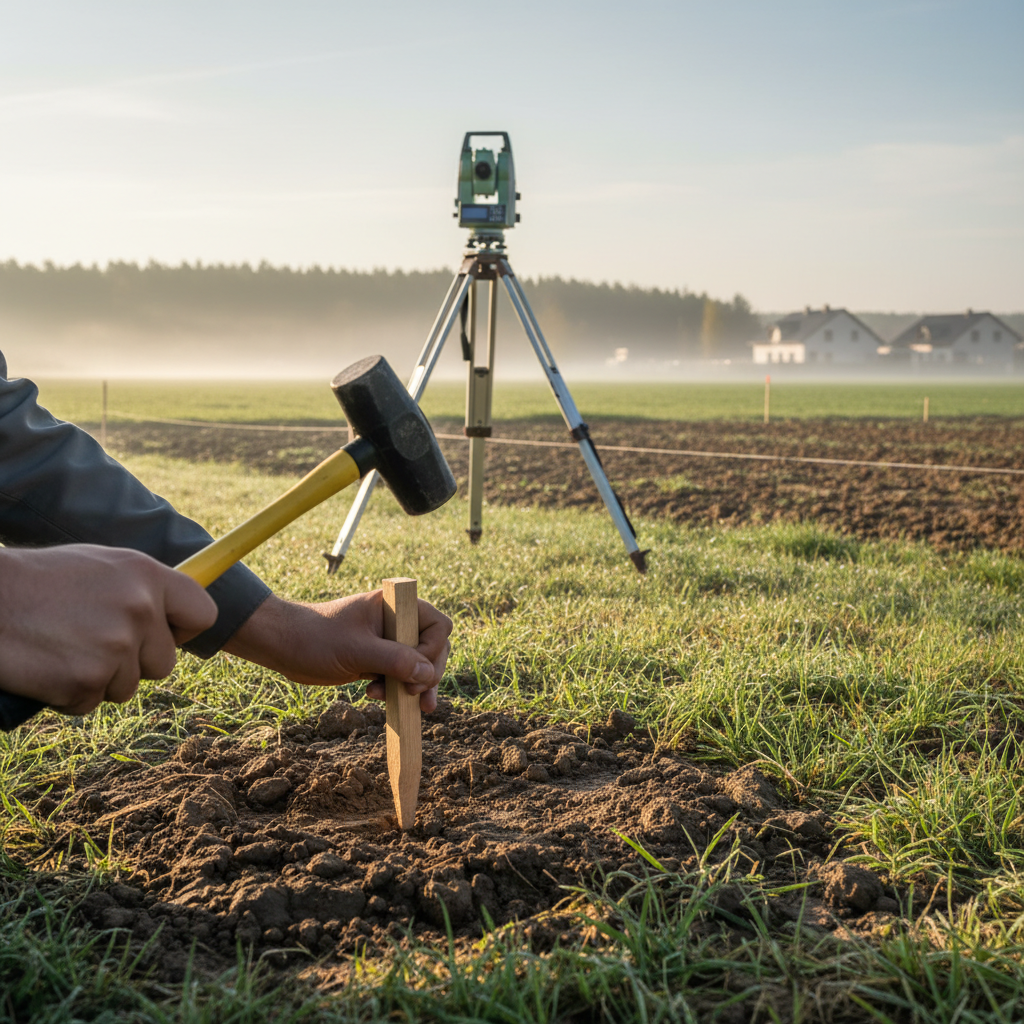

• Charakterystycznych punktów domu: Narożniki budynku, punkty załamania ścian – wszystkie te miejsca są oznaczane za pomocą trwałych znaków geodezyjnych, najczęściej drewnianych palików lub metalowych prętów.
• Stałych punktów wysokościowych (reperów): To niezwykle ważne punkty odniesienia, które określają „poziom zero” budynku. Repery są stabilizowane w sposób trwały (np. na słupkach, ogrodzeniu lub istniejącym budynku) i służą ekipie budowlanej do kontrolowania wysokości poszczególnych elementów konstrukcyjnych, od fundamentów aż po dach.

Zaznaczenie ław fundamentowych

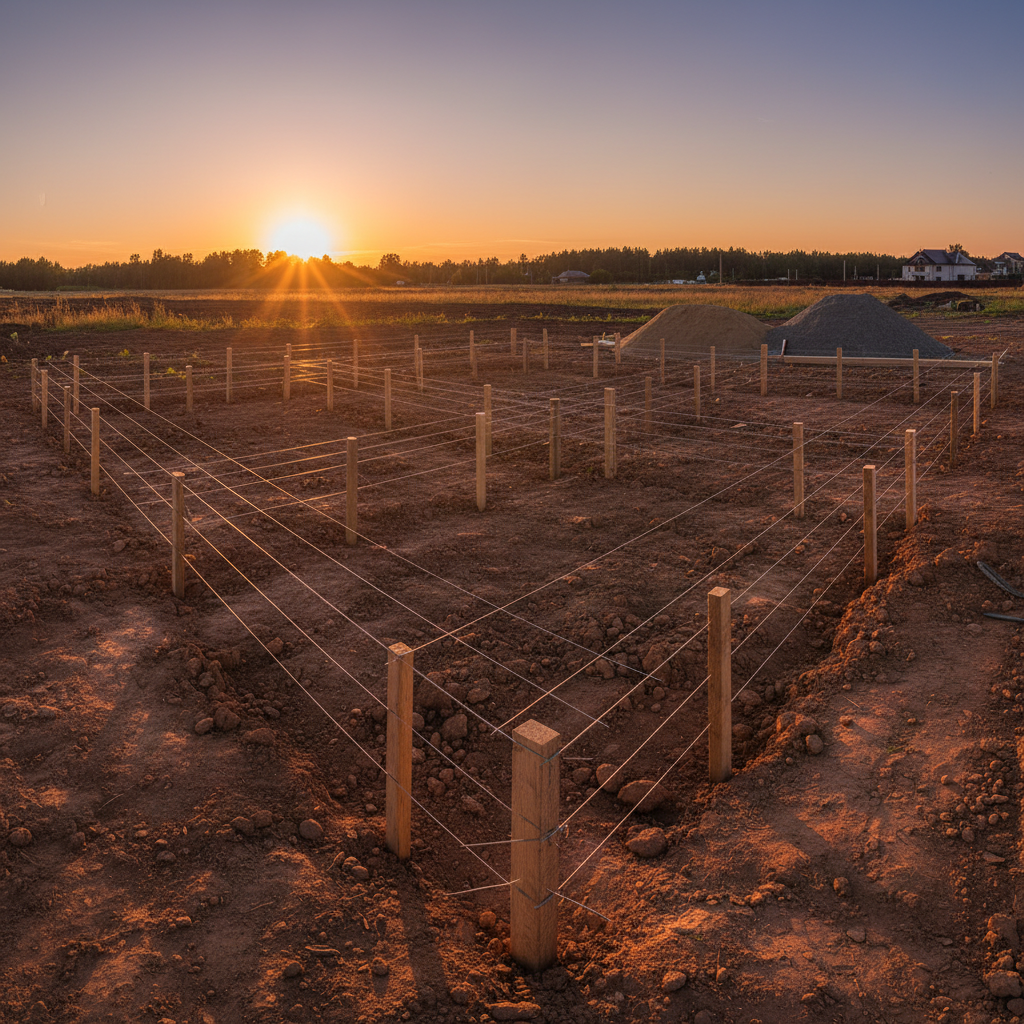

Po wyznaczeniu głównych osi, geodeta przystępuje do oznaczenia obrysu przyszłych fundamentów. Najczęściej stosuje się do tego tzw. ławy drutowe (lub ławy ciesielskie). Są to proste konstrukcje składające się z drewnianych palików wbitych poza obrysem planowanego wykopu, połączonych poziomymi deskami. Na deskach tych, za pomocą gwoździ i rozciągniętych między nimi drutów lub żyłek, precyzyjnie zaznacza się krawędzie i osie ław fundamentowych. Daje to operatorowi koparki dokładne wytyczne do przeprowadzenia prac ziemnych.

Trwałość oznaczeń na placu budowy

Wszystkie znaki geodezyjne muszą być wykonane w sposób trwały i bezpieczny. Powinny przetrwać co najmniej cały etap budowy stanu surowego. Ławy drutowe są konstruowane tak, aby można było tymczasowo zwinąć rozciągnięte sznurki na czas pracy ciężkiego sprzętu, a następnie łatwo je odtworzyć, co zapewnia ciągłość i precyzję pomiarów na dalszych etapach wznoszenia fundamentów i ścian.

Lokalizacja budynku na działce – kluczowe aspekty

Precyzyjne wytyczenie to nie tylko kwestia umieszczenia budynku w granicach naszej działki, ale także zachowania odpowiednich relacji z otoczeniem.

Usytuowanie względem sąsiednich obiektów

Projekt budowlany i MPZP określają minimalne odległości, jakie należy zachować od istniejących i planowanych budynków na sąsiednich działkach. Geodeta, realizując wytyczenie, musi bezwzględnie przestrzegać tych norm, które dotyczą m.in. zacieniania, przepisów przeciwpożarowych oraz prawa do prywatności.

Zachowanie granic działki

To absolutna podstawa. Budynek musi w całości mieścić się w granicach działki budowlanej należącej do inwestora. Wytyczenie geodezyjne jest ostatecznym potwierdzeniem, że żaden element konstrukcyjny, nawet najdalszy narożnik fundamentu czy okapu dachu, nie naruszy własności sąsiada. To pozwala uniknąć wieloletnich i kosztownych sporów sądowych.

Obowiązkowa dokumentacja po wytyczeniu

Praca geodety nie kończy się na wbiciu ostatniego palika. Równie ważnym elementem jest sporządzenie odpowiedniej dokumentacji, która stanowi formalne potwierdzenie wykonanych czynności.

Wpis w dzienniku budowy

Po zakończeniu prac pomiarowych w terenie, uprawniony geodeta ma obowiązek dokonać stosownego wpisu w dzienniku budowy. Wpis ten potwierdza fakt wykonania wytyczenia, jego zgodność z projektem oraz zawiera numer uprawnień zawodowych geodety i jego podpis. Jest to oficjalny dokument, który świadczy o rozpoczęciu prac w sposób zgodny z prawem. Brak takiego wpisu może być podstawą do wstrzymania budowy przez nadzór budowlany.

Szkice wytyczenia dla inwestora

Oprócz wpisu do dziennika, geodeta przekazuje inwestorowi lub kierownikowi budowy szkice dokumentujące wytyczenie. Są to mapy i rysunki, na których naniesione są wszystkie wyznaczone w terenie punkty, osie i repery wraz z ich wymiarami i odniesieniem do stałych elementów otoczenia. Szkice te stanowią cenną informację dla ekipy budowlanej i są dowodem na prawidłowość wykonanych prac.

Znaczenie inwentaryzacji geodezyjnej powykonawczej

Proces geodezyjny ma swoją klamrę kompozycyjną. Po zakończeniu budowy, a przed formalnym oddaniem budynku do użytkowania, ten sam lub inny uprawniony geodeta wraca na plac budowy. Jego zadaniem jest wykonanie inwentaryzacji geodezyjnej powykonawczej. Polega ona na pomiarze faktycznie wybudowanego obiektu i naniesieniu go na mapę zasadniczą. Celem jest potwierdzenie, że budynek powstał zgodnie z pierwotnym wytyczeniem i zatwierdzonym projektem. Dokumentacja z inwentaryzacji jest niezbędna do uzyskania pozwolenia na użytkowanie i formalnego zakończenia procesu budowy.

Podstawy prawne wytyczenia geodezyjnego w Polsce

Dla osób zainteresowanych szczegółowymi regulacjami, kluczowe akty prawne dotyczące geodezyjnego wytyczania obiektów to:

• Ustawa z dnia 7 lipca 1994 r. – Prawo budowlane (w szczególności art. 43 ust. 1, który nakłada obowiązek wytyczenia obiektów wymagających pozwolenia na budowę).
• Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995 r. w sprawie rodzaju i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie.

Te dokumenty precyzyjnie określają zakres obowiązków, wymagane procedury oraz kwalifikacje osób uprawnionych do wykonywania czynności geodezyjnych w procesie budowlanym.

Podsumowanie: Dlaczego precyzyjne wytyczenie to inwestycja w przyszłość budowy domu?

Wytyczenie geodezyjne budynku to znacznie więcej niż techniczna formalność. To kluczowy element, który determinuje sukces całej inwestycji. Inwestując w profesjonalne usługi uprawnionego geodety i dbając o ścisłą współpracę z kierownikiem budowy, zyskujesz:

• Bezpieczeństwo prawne: Gwarancję zgodności z pozwoleniem na budowę i miejscowym planem.
• Uniknięcie błędów konstrukcyjnych: Pewność, że fundamenty i ściany powstaną dokładnie tam, gdzie zaplanował je architekt.
• Oszczędność czasu i pieniędzy: Eliminację ryzyka kosztownych przeróbek, sporów sąsiedzkich i przestojów w budowie.
• Spokój ducha: Świadomość, że budowa Twojego domu rozpoczęła się na solidnym, precyzyjnym i legalnym fundamencie.

Pamiętaj, na tym etapie nie ma miejsca na kompromisy. Precyzja geodety to pierwszy i najważniejszy krok na drodze do Twojego wymarzonego domu.
