Wymiana gniazdka elektrycznego – kompletny przewodnik

W każdym domu i mieszkaniu gniazdka elektryczne są cichymi bohaterami codzienności. Korzystamy z nich nieustannie, często nie zwracając na nie uwagi, dopóki nie zaczną sprawiać problemów. Luźne, iskrzące, pęknięte czy po prostu przestarzałe gniazdko to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa elektrycznego.

W tym kompletnym przewodniku przeprowadzimy Cię krok po kroku przez proces wymiany gniazdka elektrycznego. Wyjaśnimy, kiedy możesz podjąć się tego zadania w ramach DIY (zrób to sam), a kiedy konieczne jest wezwanie wykwalifikowanego elektryka. Dowiesz się, jak wybrać odpowiedni osprzęt elektryczny i jak prawidłowo podłączyć przewody w zależności od typu instalacji w Twoim domu – zarówno tej nowszej (TN-S), jak i starszej (TN-C). Naszym celem jest dostarczenie Ci rzetelnej wiedzy, która pozwoli na bezpieczną i skuteczną modernizację domowej instalacji elektrycznej.

Kiedy samodzielna wymiana gniazdka jest możliwa, a kiedy wezwać fachowca?

DIY wymiana gniazdka jest jak najbardziej możliwa i bezpieczna, pod warunkiem że ogranicza się do prostych, mechanicznych uszkodzeń i nie ingeruje w strukturę samej instalacji elektrycznej. Możesz samodzielnie podjąć się wymiany, gdy:

• Gniazdko jest spalone lub nadpalone: Widoczne ślady okopcenia na obudowie lub wokół niej świadczą o przegrzaniu. Wymiana na nowe, sprawne gniazdko jest w tym przypadku konieczna.
• Gniazdko jest wyrwane ze ściany: Częste, energiczne wyciąganie wtyczek może prowadzić do poluzowania mocowania i wyrwania gniazdka z puszki montażowej. Jeśli przewody nie są uszkodzone, wymiana polega na ponownym, solidnym zamocowaniu nowego osprzętu.
• Obudowa gniazdka jest pęknięta: Mechaniczne uszkodzenie plastiku odsłania wewnętrzne elementy pod napięciem, co stwarza bezpośrednie zagrożenie porażeniem. Taka wymiana jest prosta i niezbędna.
• Chcesz wymienić stare gniazdko na nowe ze względów estetycznych: Modernizacja wnętrza często wiąże się z wymianą osprzętu elektrycznego na pasujący do nowego stylu. Jeśli instalacja jest sprawna, jest to zadanie czysto kosmetyczne.

Kluczowa zasada: Samodzielna wymiana jest dopuszczalna, gdy polega na zastąpieniu starego gniazdka nowym w stosunku 1:1, bez jakichkolwiek przeróbek w okablowaniu i układzie instalacji elektrycznej.

Kiedy interwencja elektryka jest niezbędna?

Istnieją sytuacje, w których samodzielna praca jest nie tylko nierozsądna, ale i niebezpieczna. Zawsze wezwij wykwalifikowanego elektryka, jeśli:

• Wymiana wiąże się z przeróbką instalacji elektrycznej: Chcesz dodać nowe gniazdko, przenieść istniejące w inne miejsce lub rozdzielić jeden obwód na kilka. Takie prace wymagają wiedzy o projektowaniu instalacji i odpowiednich uprawnień.
• Po wymianie na nowe gniazdko pojawiają się ślady spalenizny: Jeśli nowo zamontowane gniazdko szybko się nagrzewa, iskrzy lub czuć od niego swąd spalenizny, to znak, że problem leży głębiej w instalacji (np. zły stan przewodów, zbyt duże obciążenie obwodu). Natychmiast odłącz zasilanie i skontaktuj się z fachowcem.
• Instalacja w Twoim domu jest stara i wykonana z aluminium: Aluminiowe przewody są kruche i wymagają specjalnego traktowania. Nieumiejętne podłączenie ich do nowoczesnych miedzianych zacisków może prowadzić do przegrzewania się styków i pożaru.
• Nie masz pewności co do typu i stanu instalacji: Jeśli nie jesteś w stanie zidentyfikować przewodów, nie wiesz, jak prawidłowo podłączyć uziemienie w starej instalacji lub masz jakiekolwiek wątpliwości – nie ryzykuj. Usługa elektryka jest znacznie tańsza niż potencjalne skutki pomyłki.

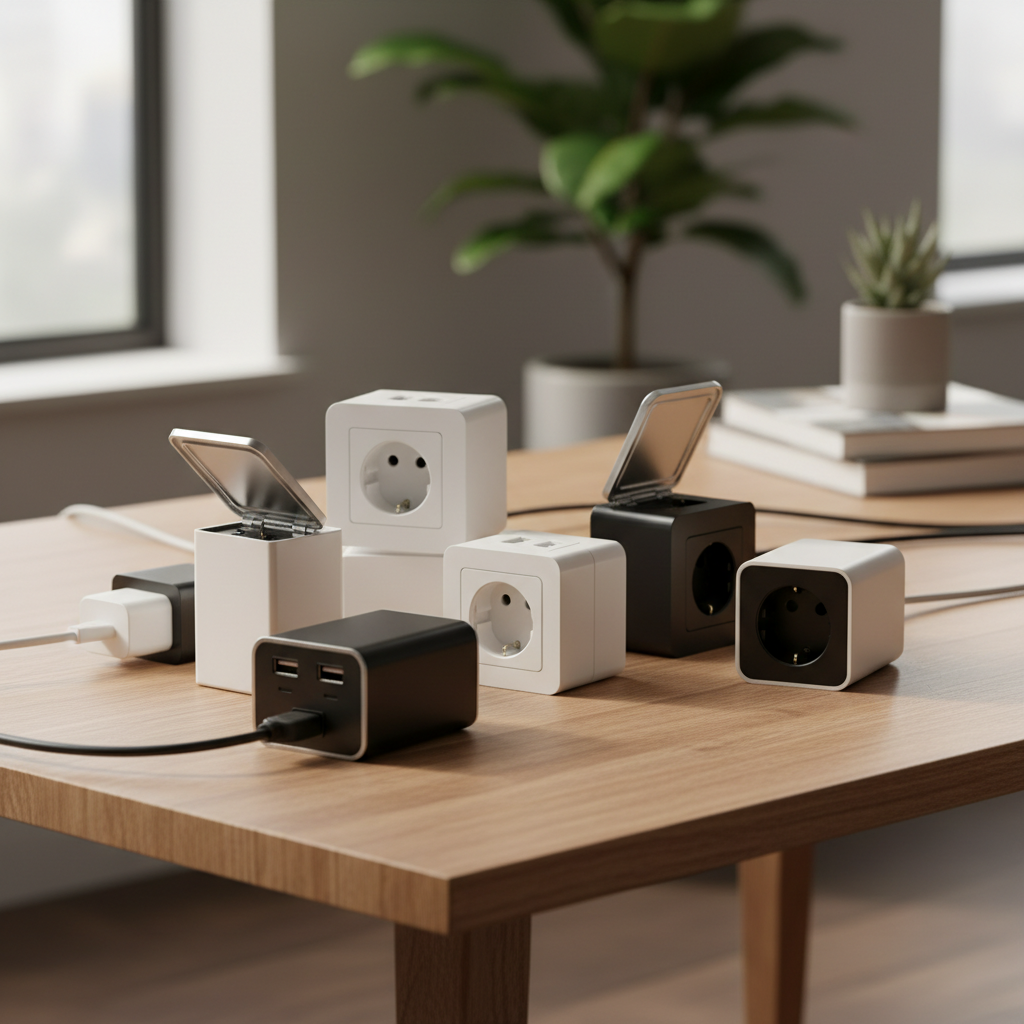

Jak wybrać odpowiednie gniazdko elektryczne?

Wybór odpowiedniego gniazdka to nie tylko kwestia koloru i kształtu pasującego do wnętrza. To przede wszystkim decyzja o bezpieczeństwie i funkcjonalności. Nowoczesny osprzęt elektryczny oferuje szeroki wachlarz możliwości, ale kluczowe jest zrozumienie podstawowych typów i ich przeznaczenia.

Rodzaje gniazdek popularnych w Polsce: Typ E i Typ E/F

Na polskim rynku dominują dwa standardy gniazdek z uziemieniem, które zapewniają ochronę przed porażeniem prądem.

• Typ E: To tradycyjne gniazdko, powszechnie stosowane w Polsce, Francji czy Czechach. Charakteryzuje się dwoma okrągłymi otworami na wtyki prądowe oraz jednym, wystającym bolcem uziemiającym, umieszczonym centralnie powyżej otworów. To właśnie ten bolec odpowiada za odprowadzenie ewentualnego przebicia do ziemi, chroniąc użytkownika.
• Typ E/F (Uni-Schuco): Jest to rozwiązanie uniwersalne, łączące w sobie cechy systemu francuskiego (Typ E) i niemieckiego (Schuko, Typ F). Posiada zarówno otwór na bolec uziemiający, jak i dwa sprężynujące klipy po bokach gniazda, które również pełnią funkcję uziemienia. Dzięki temu do gniazdka Typ E/F pasują zarówno wtyczki z otworem na bolec, jak i wtyczki typu Schuko z bocznymi stykami. Jest to najbardziej uniwersalne i przyszłościowe rozwiązanie.

Dlaczego gniazdka bez uziemienia (Typ C) to przeszłość?

Być może w bardzo starych budynkach natkniesz się jeszcze na gniazdka Typu C – płaskie, z dwoma otworami, bez jakiegokolwiek elementu uziemiającego. Zgodnie z obowiązującymi przepisami i normami bezpieczeństwa, tego typu gniazdek nie powinno się już stosować w nowych instalacjach ani podczas remontów. Brak uziemienia oznacza, że w przypadku awarii urządzenia (np. przebicia prądu na metalową obudowę), nie ma żadnej ochrony przed porażeniem. Urządzenie nie zostanie automatycznie odłączone przez bezpiecznik, a dotknięcie go może skończyć się tragicznie. Dlatego podczas każdej wymiany gniazdka należy bezwzględnie instalować model z uziemieniem (Typ E lub E/F).

Specjalne wymagania: Gniazdka do łazienki

Łazienka to pomieszczenie o podwyższonej wilgotności, gdzie ryzyko kontaktu z wodą jest znacznie większe. Z tego powodu osprzęt elektryczny montowany w łazience musi spełniać surowsze normy bezpieczeństwa. Do łazienki należy wybierać gniazdka o podwyższonym stopniu ochrony, oznaczonym symbolem IP (np. IP44). Charakterystyczną cechą takiego gniazdka jest osłonka z samozamykalną klapką, która chroni jego wnętrze przed przypadkowym zachlapaniem wodą. Montaż takiego gniazdka jest obowiązkowy w strefach ochronnych łazienki, gdzie istnieje ryzyko kontaktu z wodą.

Schemat podłączenia gniazdka w zależności od typu instalacji

Prawidłowe podłączenie gniazdka jest absolutnie kluczowe dla jego bezpiecznego działania. Sposób podłączenia różni się w zależności od tego, czy mamy do czynienia z instalacją nowego, czy starego typu. Zanim jednak dotkniesz jakiegokolwiek przewodu, pamiętaj o najważniejszej zasadzie: ZAWSZE odłącz zasilanie instalacji elektrycznej! Wyłącz odpowiedni bezpiecznik w skrzynce rozdzielczej, a następnie za pomocą próbnika napięcia upewnij się, że w puszce, w której pracujesz, nie ma prądu.

Instalacje nowego typu (TN-S): Przewodnik krok po kroku

W instalacji TN-S identyfikacja przewodów jest prosta dzięki standaryzowanej kolorystyce:

• Przewód fazowy (L): Najczęściej w kolorze czarnym lub brązowym. To w nim „płynie” prąd o napięciu 230V. Dotknięcie go grozi porażeniem.
• Przewód neutralny (N): Zawsze w kolorze niebieskim. Jest niezbędny do zamknięcia obwodu elektrycznego, ale w normalnych warunkach nie powinno być na nim napięcia.
• Przewód ochronny (PE): Zawsze w charakterystycznym, dwukolorowym malowaniu zielono-żółtym. Jego jedyną rolą jest ochrona. Jest połączony z bolcem uziemiającym w gniazdku i metalowymi obudowami urządzeń. W razie awarii odprowadza niebezpieczne napięcie do ziemi.

Prawidłowe podłączenie przewodów do zacisków

Patrząc na gniazdko od przodu, podłączenie powinno wyglądać następująco:

• Przewód ochronny (PE) zielono-żółty podłącz do zacisku środkowego/górnego, który jest bezpośrednio połączony z bolcem uziemiającym. To najważniejsze podłączenie dla Twojego bezpieczeństwa.
• Przewód fazowy (L) czarny/brązowy podłącz do lewego zacisku (lewego otworu w gniazdku).
• Przewód neutralny (N) niebieski podłącz do prawego zacisku (prawego otworu w gniazdku).

Taka konfiguracja (faza po lewej) jest standardem przyjętym w Polsce i gwarantuje prawidłowe działanie urządzeń i zabezpieczeń.

Instalacje starego typu (TN-C): Jak podłączyć gniazdko z uziemieniem?

W instalacji dwuprzewodowej mamy do czynienia z:

• Przewodem fazowym (liniowym): Pełni tę samą funkcję co przewód L w nowej instalacji. Jego kolor może być różny, często czarny. Zawsze należy go zidentyfikować za pomocą próbnika napięcia.
• Przewodem neutralno-ochronnym (PEN): Jeden przewód (najczęściej niebieski lub szary) pełni jednocześnie funkcję przewodu neutralnego i ochronnego.

Brak dedykowanego przewodu ochronnego (zielono-żółtego) jest główną cechą tej instalacji.

Podłączenie uziemienia w starszych instalacjach

Aby zapewnić minimalny poziom ochrony w instalacji TN-C przy wymianie gniazdka na model z uziemieniem, należy wykonać tzw. zerowanie. Polega ono na stworzeniu mostka między zaciskiem neutralnym a bolcem uziemiającym.

• Przewód fazowy podłącz, tak jak w nowej instalacji, do lewego zacisku.
• Przewód neutralno-ochronny (PEN) podłącz do prawego zacisku.
• Następnie wykonaj mostek – krótki odcinek przewodu połącz prawy zacisk (do którego podłączyłeś przewód PEN) z zaciskiem bolca uziemiającego.

Dzięki temu mostkowi bolec uziemiający zostaje połączony z przewodem neutralno-ochronnym. W przypadku przebicia na obudowę urządzenia, powstanie zwarcie, które spowoduje zadziałanie bezpiecznika i odcięcie zasilania. Jest to kluczowy zabieg, aby uziemienie w starym typie instalacji mogło w ogóle funkcjonować.

Kluczowe zasady bezpieczeństwa podczas prac elektrycznych

Praca z instalacją elektryczną nie wybacza błędów. Nawet przy tak pozornie prostym zadaniu jak wymiana gniazdka, bezpieczeństwo elektryczne musi być absolutnym priorytetem. Zawsze przestrzegaj poniższych zasad.

Odłącz zasilanie – Podstawa każdej pracy

To najważniejsza zasada, którą należy powtórzyć: przed rozpoczęciem jakichkolwiek prac, bezwzględnie odłącz zasilanie!

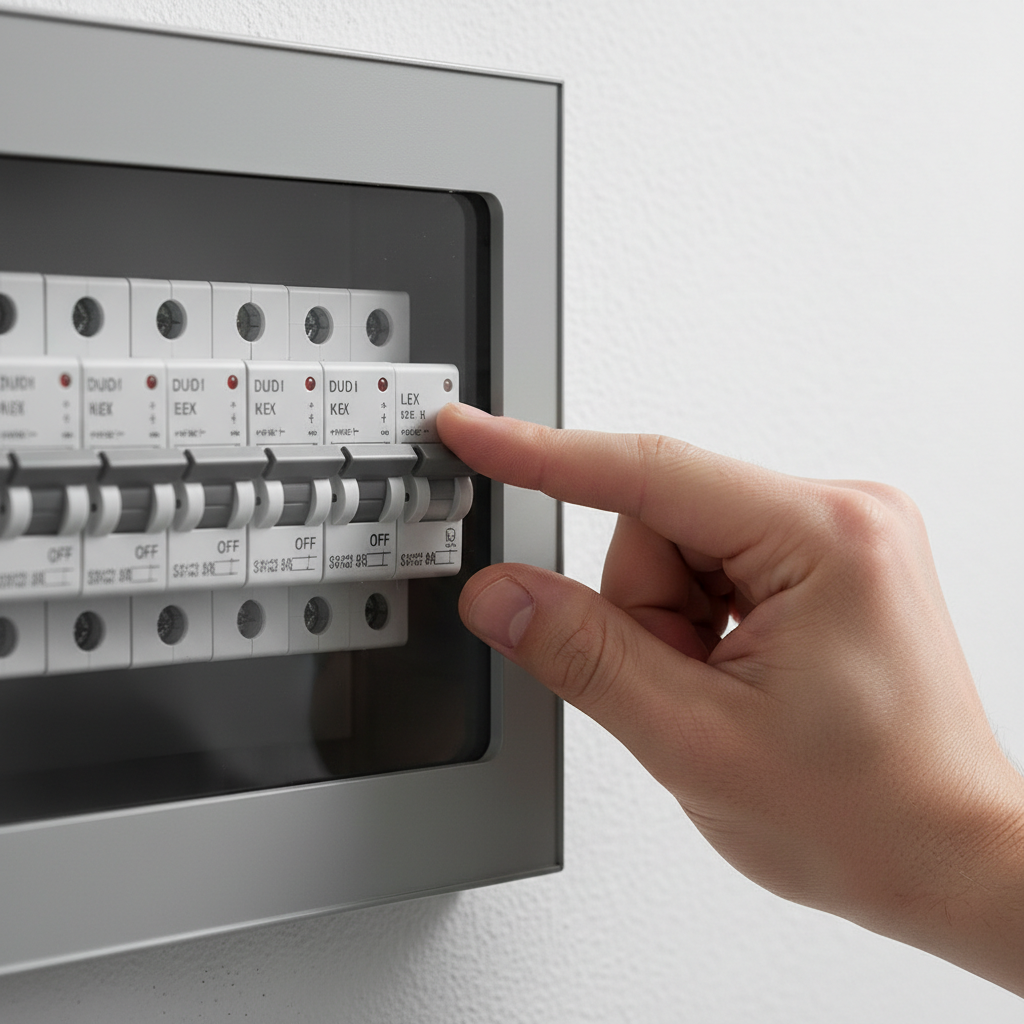

• Zlokalizuj skrzynkę z bezpiecznikami.
• Wyłącz bezpiecznik odpowiedzialny za obwód, w którym będziesz pracować. Jeśli nie masz pewności, który to, dla pełnego bezpieczeństwa wyłącz główny wyłącznik nadprądowy, odcinając prąd w całym mieszkaniu.
• Po wyłączeniu bezpiecznika, weź próbnik napięcia i sprawdź w gniazdku, czy na pewno nie ma w nim prądu. Dotknij próbnikiem każdego z przewodów i styków. Dopiero gdy masz 100% pewności, że zasilanie jest odłączone, możesz przystąpić do pracy.

Co zrobić, gdy pojawią się problemy (np. spalenizna)?

Jeśli podczas pracy lub po jej zakończeniu zauważysz cokolwiek niepokojącego, nie próbuj naprawiać tego na własną rękę. Problemy takie jak:

• Ciepłe lub gorące w dotyku gniazdko.
• Iskrzenie lub dziwne dźwięki (syczenie, buczenie) dochodzące z gniazdka.
• Zapach spalenizny lub widoczne okopcenie na nowo zamontowanym osprzęcie.
• „Mruganie” światła po podłączeniu urządzenia.

…to sygnały alarmowe świadczące o poważniejszym problemie w instalacji. W takiej sytuacji natychmiast przestań używać gniazdka, odłącz zasilanie danego obwodu i wezwij wykwalifikowanego elektryka. Ignorowanie tych objawów może prowadzić do zwarcia, a w konsekwencji nawet do pożaru.

Podsumowanie i rekomendacje dla bezpiecznej wymiany gniazdka

Wymiana gniazdka elektrycznego to zadanie, które znajduje się w zasięgu umiejętności wielu domowych majsterkowiczów. Kluczem do sukcesu jest jednak świadomość własnych ograniczeń i bezwzględne przestrzeganie zasad bezpieczeństwa.

Najważniejsze wnioski z naszego przewodnika:

• Ocena sytuacji: Samodzielnie wymieniaj gniazdka tylko wtedy, gdy jest to prosta wymiana 1:1, bez ingerencji w instalację. W przypadku jakichkolwiek wątpliwości lub konieczności przeróbek – wezwij fachowca.
• Wybór gniazdka: Zawsze wybieraj gniazdka z uziemieniem (Typ E lub uniwersalne E/F). Do łazienki i innych wilgotnych pomieszczeń stosuj modele z klapką ochronną (bryzgoszczelne).
• Podłączenie: Pamiętaj o różnicach w podłączaniu w instalacji nowego typu (TN-S) i starego typu (TN-C). W tej drugiej kluczowe jest wykonanie mostka (zerowania) w celu zapewnienia ochrony.
• Bezpieczeństwo przede wszystkim: Zawsze, ale to zawsze, odłączaj zasilanie przed rozpoczęciem pracy i sprawdzaj jego brak próbnikiem napięcia.

Zachęcamy do dbania o stan instalacji elektrycznej w swoim domu. Regularna kontrola i wymiana zużytego osprzętu to inwestycja w bezpieczeństwo Twoje i Twojej rodziny. Postępuj zgodnie z naszymi wskazówkami, a jeśli napotkasz najmniejsze wątpliwości, pamiętaj, że najlepszą decyzją jest zawsze telefon do profesjonalnego elektryka.
