Kolory przewodów elektrycznych – co oznaczają kolorowe izolacje w domowej instalacji?

Wymiana gniazdka elektrycznego czy podłączenie nowego żyrandola to prace, które wielu z nas decyduje się wykonać samodzielnie. Choć mogą wydawać się proste, kryją w sobie kluczowy element, od którego zależy nie tylko prawidłowe działanie urządzeń, ale przede wszystkim nasze bezpieczeństwo. Mowa o kolorach przewodów elektrycznych. Barwna izolacja kabli to nie przypadek czy estetyka, a międzynarodowy kod, którego zrozumienie jest absolutną podstawą przy jakichkolwiek pracach z domową instalacją elektryczną.

W tym kompleksowym poradniku wyjaśnimy, co oznaczają poszczególne kolory przewodów elektrycznych, jaka jest rola każdego z nich i jak bezpiecznie przeprowadzić podstawowe prace, takie jak wymiana gniazda. Poznasz różnice między przewodem fazowym, neutralnym i ochronnym, dowiesz się, jak dobierać przekroje przewodów do konkretnych zastosowań i przypomnisz sobie złotą zasadę bezpieczeństwa elektrycznego. Zrozumienie tych podstaw pozwoli Ci podejmować świadome decyzje i uniknąć groźnych w skutkach pomyłek.

Trzy rodzaje przewodów elektrycznych – podstawy domowej instalacji

W typowej, nowoczesnej domowej instalacji elektrycznej (napięcia przemiennego) mamy do czynienia z trzema głównymi rodzajami przewodów, z których każdy pełni inną, ściśle określoną funkcję. Znajdują się one wewnątrz kabli, najczęściej o białej izolacji zewnętrznej, a w środku kryją miedziane żyły w kolorowych osłonach. Oto one:

Przewód fazowy (L): Odpowiedzialny za zasilanie

Przewód fazowy, oznaczany literą L (od angielskiego Line), to żyła, która „dostarcza” prąd do urządzenia. To właśnie na niej występuje wysokie napięcie względem ziemi, wynoszące w Polsce standardowo 230 V. Jest on bezpośrednio połączony z uzwojeniem transformatora w sieci energetycznej. W skrócie – to ten przewód sprawia, że urządzenie działa, ale jest jednocześnie tym najbardziej niebezpiecznym. Dotknięcie go bez odpowiedniego zabezpieczenia grozi porażeniem prądem. Dlatego prace z nim wymagają szczególnej ostrożności i bezwzględnego odłączenia zasilania.

Przewód neutralny (N): Uzupełnienie obwodu

Przewód neutralny, oznaczany literą N (od Neutral), jest niezbędny do zamknięcia obwodu elektrycznego. To nim prąd „wraca” od odbiornika (np. żarówki czy telewizora) do źródła zasilania. Jest on na stałe połączony z punktem neutralnym transformatora, który jest uziemiony. W prawidłowo działającej instalacji na przewodzie neutralnym nie powinno być napięcia elektrycznego, co czyni go znacznie bezpieczniejszym od przewodu fazowego. Jego rola jest jednak równie kluczowa dla działania całego układu.

Przewód ochronny (PE): Twoja tarcza bezpieczeństwa

Przewód ochronny, oznaczany jako PE (od Protective Earth), to najważniejszy element z punktu widzenia bezpieczeństwa użytkownika. Jego zadaniem nie jest zasilanie urządzenia – de facto nie wpływa on na jego działanie. Jego główna funkcja to ochrona przed porażeniem prądem w przypadku awarii, np. gdy na skutek uszkodzenia izolacji napięcie pojawi się na metalowej obudowie urządzenia (pralki, lodówki, komputera). Przewód PE jest podłączony do tej obudowy i prowadzi prosto do ziemi (poprzez uziom budynku). W razie awarii, prąd zamiast przepłynąć przez ciało człowieka, zostanie bezpiecznie odprowadzony do ziemi, co spowoduje natychmiastowe zadziałanie zabezpieczeń w tablicy rozdzielczej (wyłącznika nadprądowego lub różnicowoprądowego) i odcięcie zasilania.

Kolory przewodów elektrycznych – co oznaczają poszczególne izolacje?

Aby jednoznacznie identyfikować funkcję każdej żyły w kablu, stosuje się ustandaryzowany kod kolorystyczny. Znajomość tych kolorów to fundament, bez którego nie należy podejmować żadnych prac przy instalacji elektrycznej.

Brązowy i Czarny: Sygnał napięcia (faza)

Izolacja w kolorze brązowym lub czarnym jest zarezerwowana dla przewodu fazowego (L). Jeśli w puszce elektrycznej widzisz przewód w jednym z tych kolorów, musisz założyć, że jest pod napięciem 230 V. Czasami w bardziej skomplikowanych instalacjach (np. włączniki schodowe) stosuje się również kolor szary jako kolejny przewód fazowy. Pamiętaj: brązowy/czarny = niebezpieczeństwo!

Niebieski: Spokój obwodu (neutralny)

Kolor niebieski (a precyzyjniej – jasnoniebieski) jednoznacznie identyfikuje przewód neutralny (N). To na nim, w teorii, nie ma napięcia. Jest on kluczowy do prawidłowego działania urządzeń, tworząc kompletną ścieżkę dla prądu. Mimo że jest uznawany za bezpieczny, nigdy nie należy go dotykać bez upewnienia się, że zasilanie w całym obwodzie jest wyłączone.

Żółto-zielony: Gwarancja bezpieczeństwa (ochronny)

Charakterystyczna, dwukolorowa izolacja żółto-zielona jest przeznaczona wyłącznie dla przewodu ochronnego (PE). Tego koloru nie wolno używać do żadnego innego celu. Widząc ten przewód, wiesz, że jego jedyną rolą jest ochrona Twojego życia i zdrowia. Jest on podłączany do bolca w gniazdku oraz do metalowych części urządzeń wymagających ochrony.

Praktyczne aspekty podłączania przewodów

Znajomość teorii to jedno, ale jak zastosować ją w praktyce? Skupmy się na najczęstszej domowej czynności – podłączaniu gniazdka elektrycznego.

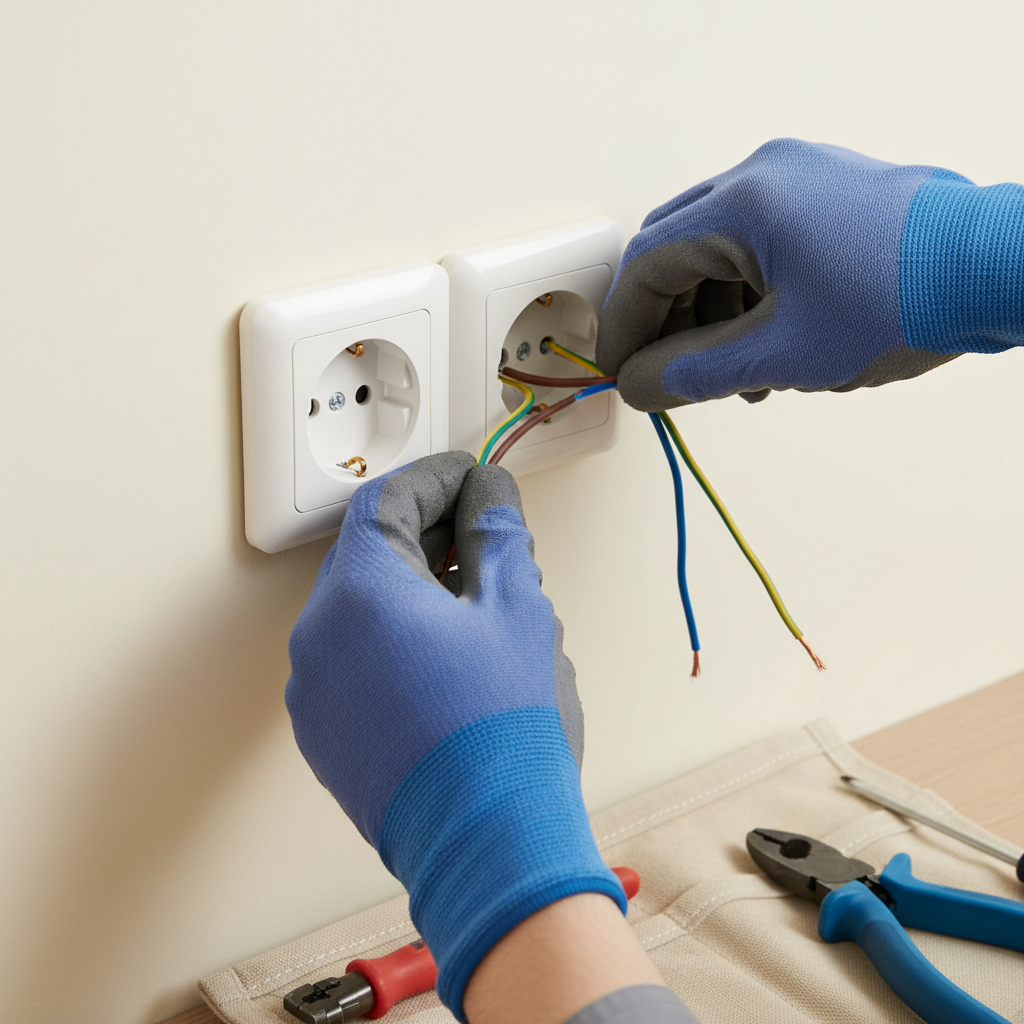

Podłączanie do gniazdka: instrukcja krok po kroku

Standard podłączania gniazdka w Polsce jest jasno określony i kluczowy dla zachowania bezpieczeństwa elektrycznego. Patrząc na gniazdko od przodu, przewody podłączamy w następujący sposób:

• Przewód fazowy (L) – brązowy lub czarny – podłączamy do zacisku po lewej stronie gniazdka.
• Przewód neutralny (N) – niebieski – podłączamy do zacisku po prawej stronie gniazdka.
• Przewód ochronny (PE) – żółto-zielony – podłączamy do zacisku środkowego (górnego lub dolnego), który jest połączony z bolcem ochronnym gniazdka.

Trzymanie się tej zasady jest niezwykle ważne. Niektóre urządzenia są zaprojektowane w taki sposób, że ich wewnętrzne zabezpieczenia działają optymalnie tylko przy prawidłowym podłączeniu fazy i przewodu neutralnego.

Przekroje przewodów: dobór do mocy urządzeń

Kolor to nie jedyny istotny parametr przewodu. Równie ważny jest jego przekrój, czyli grubość miedzianej żyły, wyrażana w milimetrach kwadratowych (mm²). Od przekroju zależy, jak duże natężenie prądu może bezpiecznie przepłynąć przez przewód bez jego nadmiernego nagrzewania się. W domowych instalacjach stosuje się najczęściej następujące przekroje przewodów:

• 3×1,5 mm²: Standardowy przewód do instalacji oświetleniowej. Jest w pełni wystarczający do zasilania żarówek, LED-ów czy kinkietów.
• 3×2,5 mm²: To standard dla obwodów gniazd wtyczkowych ogólnego przeznaczenia, do których podłączamy większość domowych urządzeń, takich jak odkurzacz, telewizor, komputer czy czajnik.
• 4 mm² (lub więcej): Grubsze przewody stosuje się do zasilania urządzeń o dużej mocy, które stanowią osobny obwód. Należą do nich przede wszystkim płyty indukcyjne, piekarniki elektryczne, kotły grzewcze czy przepływowe podgrzewacze wody.

Zastosowanie zbyt cienkiego przewodu do urządzenia o dużym poborze mocy jest skrajnie niebezpieczne i grozi przegrzaniem izolacji, zwarciem, a nawet pożarem.

Bezpieczeństwo przede wszystkim – zasady pracy z instalacją elektryczną

Nawet przy najprostszych pracach, takich jak podłączenie żyrandola, bezpieczeństwo musi być absolutnym priorytetem. Prąd elektryczny jest niewidoczny i nie wybacza błędów.

Złota zasada: Wyłącz zasilanie!

Przed dotknięciem jakiegokolwiek przewodu, gniazdka czy włącznika, bezwzględnie wyłącz zasilanie dla całego obwodu, na którym zamierzasz pracować. Zrobisz to w domowej tablicy rozdzielczej (skrzynce z bezpiecznikami). Należy odnaleźć odpowiedni wyłącznik nadprądowy (potocznie „es”) i przestawić jego dźwignię w pozycję „OFF” (w dół).

Ważne: Samo wyłączenie światła włącznikiem na ścianie nie wystarczy! Wciąż odcina on jedynie przewód fazowy, a w puszce nadal znajdują się przewody pod napięciem. Po wyłączeniu bezpiecznika zawsze dodatkowo upewnij się za pomocą próbnika napięcia lub multimetru, że w żadnym z przewodów w miejscu pracy nie ma prądu.

Błędy instalacyjne i jak ich unikać

Niestety, zwłaszcza w starszych instalacjach lub tych wykonanych przez osoby bez odpowiednich kwalifikacji, można natknąć się na niebezpieczne „niespodzianki”. Najczęstszym błędem jest zmiana przeznaczenia żyły bez jej odpowiedniego oznaczenia. Można na przykład spotkać sytuację, gdzie przewód niebieski został użyty jako fazowy i jest pod napięciem.

Profesjonalny elektryk, jeśli jest zmuszony do zmiany funkcji danej żyły (co jest dopuszczalne tylko w określonych sytuacjach), ma obowiązek oznaczyć jej końcówki (w puszce, gniazdku i rozdzielnicy) za pomocą specjalnej taśmy izolacyjnej w kolorze odpowiadającym nowej roli. Na przykład, jeśli niebieska żyła ma pełnić funkcję fazy, jej końce powinny być owinięte brązową lub czarną taśmą. Brak takiego oznaczenia to poważny błąd, który może prowadzić do tragedii. Dlatego zasada ograniczonego zaufania i sprawdzanie napięcia próbnikiem przed dotknięciem przewodu jest tak istotna.

Kiedy niezbędna jest pomoc fachowca?

Choć wymiana gniazdka jest w zasięgu możliwości wielu osób, istnieją prace, które bezwzględnie należy powierzyć wykwalifikowanemu elektrykowi z uprawnieniami. Należą do nich:

• Wszelkie przeróbki instalacji elektrycznej (np. przenoszenie gniazdek, dodawanie nowych punktów).
• Modernizacja lub wymiana tablicy rozdzielczej.
• Podłączanie urządzeń dużej mocy, takich jak płyty indukcyjne.
• Diagnozowanie i naprawa usterek (np. „wybijanie korków”).

Pamiętaj, że prace wykonane niezgodnie ze sztuką mogą nie tylko stanowić zagrożenie, ale także być podstawą do odmowy wypłaty odszkodowania przez ubezpieczyciela w razie pożaru.

Podsumowanie i kluczowe wnioski

Zrozumienie kodu, jakim są kolory przewodów elektrycznych, to fundament bezpiecznego i świadomego korzystania z domowej instalacji. To wiedza, która pozwala uniknąć groźnych pomyłek i chroni zdrowie i życie Twoje oraz Twoich bliskich.

Zapamiętaj najważniejsze zasady:

• Trzy kluczowe przewody: Fazowy (L – brązowy/czarny), Neutralny (N – niebieski) i Ochronny (PE – żółto-zielony).
• Kolory i ich funkcje: Brązowy/czarny dostarcza prąd, niebieski go odprowadza, a żółto-zielony chroni przed porażeniem.
• Zasada podłączania gniazdka: Faza (L) po lewej, Neutralny (N) po prawej, Ochronny (PE) do bolca.
• Bezpieczeństwo przede wszystkim: Zawsze wyłączaj zasilanie w tablicy rozdzielczej i sprawdzaj brak napięcia przed rozpoczęciem jakichkolwiek prac.
• W razie wątpliwości – wezwij fachowca: Zdrowie jest cenniejsze niż pozorne oszczędności.

Dbając o prawidłowy stan swojej instalacji elektrycznej i podchodząc do wszelkich prac z rozwagą i szacunkiem dla potęgi prądu, zapewniasz sobie i swojej rodzinie spokój i bezpieczeństwo na lata.
